Гаражные секционные ворота RSD02ALU

Готовые решения

  • Гаражные секционные ворота DoorHan RSD02ALU
Ворота секционные гаражные DoorHan RSD02ALU коричневые
Ворота секционные гаражные DoorHan RSD02ALU коричневые
коричневый RAL 8017, RSD02ALU, ручное, секционные
Цена:
77 550 руб.
65 917.50 руб.
Заказать
Гаражные секционные ворота DoorHan RSD02ALU белые
Гаражные секционные ворота DoorHan RSD02ALU белые
белый RAL 9003, RSD02ALU, ручное, секционные
Цена:
63 500 руб.
53 975 руб.
Заказать
Гаражные секционные ворота DoorHan RSD02ALU коричневые
Гаражные секционные ворота DoorHan RSD02ALU коричневые
коричневый RAL 8017, RSD02ALU, ручное, секционные
Цена:
76 000 руб.
64 600 руб.
Заказать
Ворота секционные гаражные DoorHan RSD02ALU белые
Ворота секционные гаражные DoorHan RSD02ALU белые
белый RAL 9003, RSD02ALU, ручное, секционные
Цена:
74 630 руб.
63 435.50 руб.
Заказать

Преимуществом гаражных секционных ворот RSD02ALU является полотно из алюминиевых сэндвич-панелей, которые при стандартной толщине в 40 миллиметров значительно облегчают вес всего изделия, не влияя на остальные технические возможности и характеристики. Более того, этот материал не подвержен коррозии и обладает повышенной термоэффективностью.

Проем для установки гаражных секционных ворот RSD02ALU, должен обладать следующими характеристиками:

Максиамльная ширина — 6 000 миллиметров

Максимальная высота — 3 500 миллиметров

Притолока — не менее 150 миллиметров

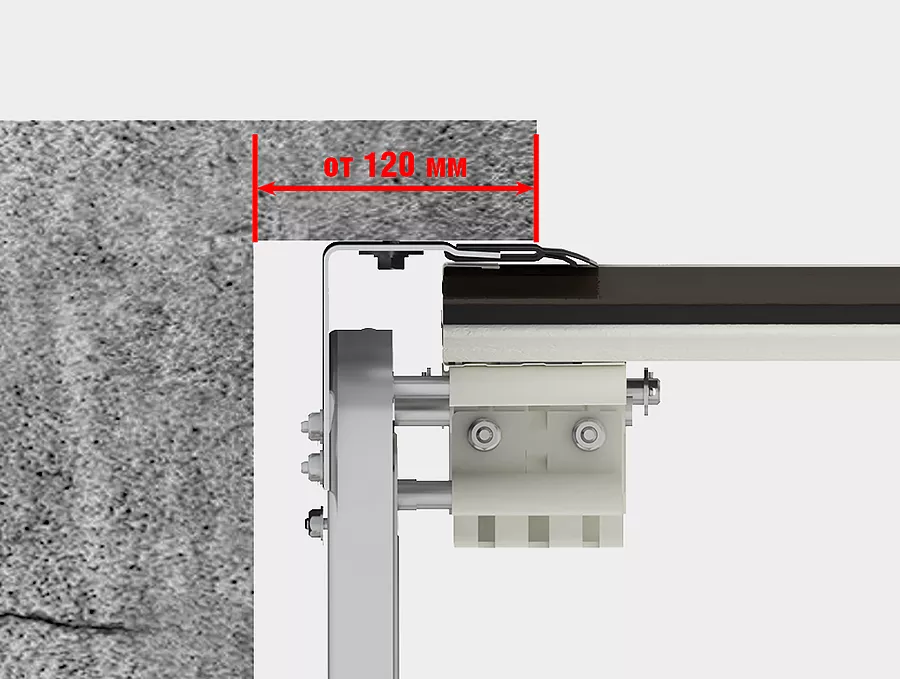

Боковые расстояния — не менее 120 миллиметров

Ворота можно устанавливать в помещения любого размера.

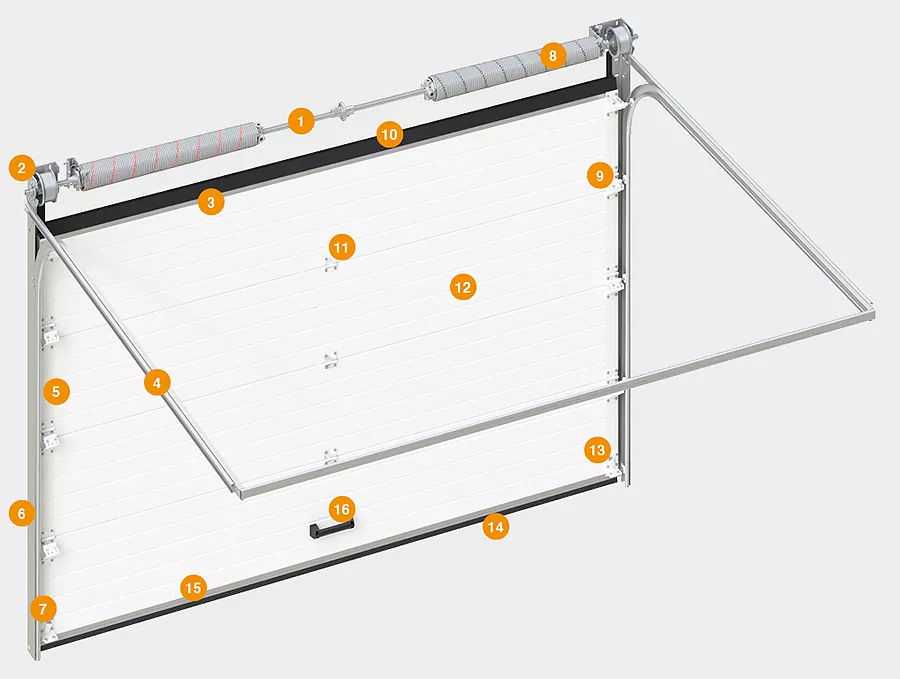

Конструкция секционных ворот RSD02ALU
  1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
  2. Концевой П-образный опорный кронштейн
  3. Верхний профиль
  4. Направляющие для полотна ворот
  5. Опора с роликодержателем и роликом
  6. Угловая стойка
  7. Боковая крышка
  8. Устройство защиты от обрыва пружины
  9. Система крепления к потолку
  10. Верхний опорный кронштейн
  11. Верхний уплотнитель
  12. Петля
  13. Полотно ворот из сэндвич-панелей
  14. Задвижка (опция)
  15. Нижний опорный кронштейн
  16. Нижний профиль с уплотнителем
  17. Ручка
Дизайн
  • Панели
  • Поверхности
  • Цвета
Доска Доска
Под дерево (внешняя сторона панели) Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели) Stucco (внутренняя сторона панели)
RAL 9003 белый RAL 9003 белый
RAL 8017 коричнево-красный RAL 8017 коричнево-красный
Характеристики секционных ворот RSD02ALU
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) 4,9
Вес полотна, кг/м² 9,5 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Параметр Показатель
Ширина проема, мм от 2 000 до 6 000
Высота проема, мм от 1 800 до 3 500
Притолока, мм от 150
Пристенки, мм от 120
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой;
комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой;
все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 6 100
Вес брутто, кг до 200
Количество в упаковке упаковка щита — от 3 до 5 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией
Комплектация секционных ворот RSD02ALU
  • Базовая
  • Дополнительная
Полотно из алюминия
Полотно, состоящее из сэндвич-панелей из алюминия. Их толщина — 40 миллиметров. Полотно дополнительно усилено под боковые опоры и внутренние петли.
Комплект направляющих и угловых стоек из стали
Комплект направляющих и угловых стоек из стали. Толщина изделия – 1,5-2 мм. Имеется перфорация, облегчающая монтаж конструкции. Все элементы обладают высокой прочностью.
Торсионный механизм
Торсионный механизм. Официально заявленное количество циклов – 25 000. Открытие/закрытие полотна происходит без дополнительных усилий, что увеличивает срок службы конструкции
Коробка для монтажа
Коробка для монтажа. В ней находится весь необходимый для установки крепеж, фурнитура (ролики, петли, кронштейны), паспорт изделия, а также подробная инструкция по монтажу.
Эргономичная ручка
Эргономичная ручка. Полотно ворот выглядит привлекательно с любой точки и любого расстояния, а эффектная и простая ручка его лаконично дополняет.
Окно 607 × 202
Черное акриловое окно 607 × 202. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 627 × 327
Черное акриловое окно 627 × 327. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Окно 452 × 302 белое
Белое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое
Коричневое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с ракладкой крест
Белое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452 × 302 коричневое с раскладкой крест
Коричневое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Окно 452 × 302 белое с раскладкой ромб
Белое акриловое окно 452 × 302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Окно 452×302 коричневое с раскладкой ромб
Коричневое акриловое окно 452×302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Устройство защиты от обрыва пружины
Устройство защиты от обрыва пружины. Позволяет заблокировать вал, тем самым предотвращает падение полотна.
Устройство защиты от обрыва троса
Устройство защиты от обрыва троса. Внизу полотна находится кронштейн, блокирующий падание полотна при обрыве троса.
Калитка
Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.
Антикоррозионный пакет комплектующих
Антикоррозионный пакет комплектующих. Рекомендуем его устанавливать при нестандартных условиях эксплуатации. Например, при постоянном повышенном уровне влажности в помещении. Защита от появления ржавчины надежно убережет промышленные секционные ворота ISD01, а также обеспечит их стабильную работу без сбоев. В пакет входит:
  • Окрашенная пружина.
  • Окрашенные направляющие.
  • Окрашенные боковые крышки.
  • Нержавеющие боковые опоры, метизы, петли.
  • Нержавеющий трос.
Механический замок
Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.
Механическая задвижка
Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.
Монтаж секционных ворот RSD02ALU
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

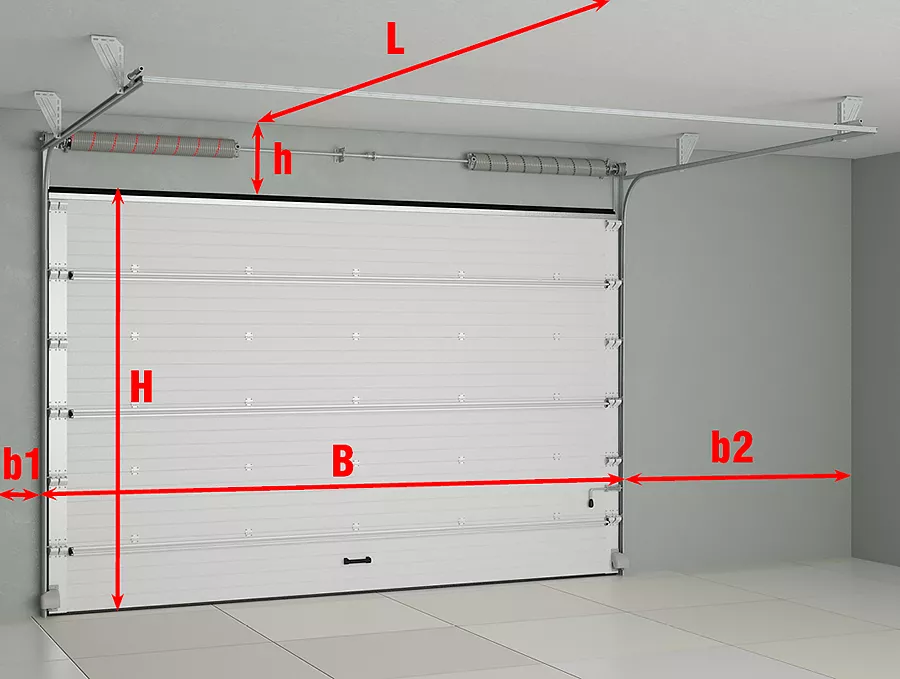

Перед установкой гаражных секционных ворот RSD02ALU потребуется провести несколько замеров. Чтобы измерение каждого значения оказалось максимально точным, их следует проводить как минимум по трем точкам. Для показателей «Н» и «В» за итоговое значение принимаются максимальные значения измерений, а для показателей «h», «b1» и «b2» — минимальные.

  • Н — высота проема.
  • В — ширина проема.
  • h — притолока.
  • b1 / b2 — левое или правое боковое расстояние. Минимальная величина — 120 миллиметров.
  • L — глубина помещения.

Чтобы монтаж прошел успешно, требуется соблюдение нескольких правил:

  1. Обеспечить перепад уровня пола не более 10 миллиметров.
  2. Выдерживать монтажную плоскость.
  3. Направляющие устанавливать на монолитное основание. Если его нет, дополнительно армировать проем или делать окантовку.

Для установки гаражных секционных ворот RSD02ALU подходит только накладной способ. При таком методе направляющие монтируются на пристенки и притолоку с внутренней стороны проема.

Низкий подъем, барабан спереди

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230;
≥ 260 (под привод)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 190 — без привода, ширина проема до 4 500;
до 235 — без привода, ширина проема более 4 500;
до 10 — с потолочным приводом, ширина проема до 4 500;
до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 552
A2, мм Высота горизонтальной направляющей А – 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 245 — без привода, ширина проема до 4 500;
до 300 — без привода, ширина проема более 4 500;
до 60 — с потолочным приводом, ширина проема до 4 500;
до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150;
≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110;
при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55;
при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420;
R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235;
R305: H + 165
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A – 580;
R305: A – 490
A2, мм Высота горизонтальной направляющей А – 110
E, мм Длина горизонтальных направляющих R381: H + 200;
R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н – 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Высокий подъем

Усл. обозначения,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h – 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Вертикальный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
A1, мм Высота вертикальной направляющей H
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Документация по секционным воротам RSD02ALU
Условия эксплуатации секционных ворот RSD02ALU

Мы хотим дать вам максимум полезной информации, чтобы вы наслаждались каждым днем использования гаражных секционных ворот RSD02ALU. Поэтому предлагаем пользоваться простыми правилами эксплуатации, чтобы продлить срок службы конструкции.

С воротами нет проблем, если полотно передвигается плавно по направляющим, без рывков. Сама конструкция должна быть сбалансированной — ее вес компенсируется крутящим моментом пружины.

  • Возможно ручное открытие и закрытие ворот. Для этого обязательно использование специальной ручки без дополнительных усилий. Не рекомендуется также пытаться открыть или закрыть гаражные ворота рывками.
  • В процессе работы в зоне проема запрещается находиться людям, животным, а также посторонним предметам.
  • Когда полотно приходит в движение, под ним запрещается передвигаться. Это приводит к травмам и повреждениям не только людей и домашних животных, но и полотна ворот.
  • Механические воздействия на полотно и другие элементы конструкции запрещены.
  • Рекомендуем регулярно проводить чистку не только полотна, но также направляющих и роликов. В противном случае, загрязнения приведут к отсутствию плавного хода. А с использованием электрического привода, это станет причиной его работы на максимальной мощности и ускоренному износу.
Видео секционных ворот RSD02ALU
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят гаражные секционные ворота?
arrow
Область применения очень широкая: для гаража, на дачу, для склада, на СТО или мойку, для цеха или ангара и т. д.
Какие гаражные ворота лучше выбрать?
arrow
Выбор типа гаражных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозионной стойкости и др. Более подробно о сравнении гаражных ворот различных производителей читайте в статье.
Какой должен быть размер проема для гаражных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру. Для секционных ворот существуют комплекты со стандартными размерами, которые заранее изготавливаются и хранятся на нашем складе, тем самым уменьшая срок на производство и отгрузку данных ворот.
Как подготовить проем для гаражных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье "Как подготовить проем под секционные ворота?"
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы ворота?
arrow
В дополнительной комплектации ворота могут быть оборудованы мистемами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны ворота?
arrow
    Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
Можно ли самому установить гаражные секционные ворота?
arrow
Да, возможно! Мы обеспечим вас печатной и видео инструкцией по монтажу. Но при этом гарантия на продукцию не будет распространяться, т. к. срок службы на 50% зависит от качественного монтажа, выполненного опытными квалифицированными монтажниками. Подробнее читайте в статье "Как установить гаражные ворота своими руками".
Где можно купить секционные гаражные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Персональное предложение
Свяжитесь с нами, и ваш личный менеджер из компании ТЕХНОГРАД будет сопровождать вас до дня установки,
а затем останется на связи для вопросов, связанных с гарантийным и постгарантийным обслуживанием.
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.
Заказать звонок
